Lõi Khóa Cylinder là gì? Cấu tạo và vai trò trong khóa cửa điện tử

Trong cấu tạo khóa cửa thông minh, ngoài các bộ phận điện tử như cảm biến, bo mạch hay motor, nhiều mẫu khóa vẫn có chìa khóa cơ để mở cửa khi cần. Bộ phận tiếp nhận chìa khóa này được gọi là lõi khóa Cylinder.

Cylinder là nơi đưa chìa vào để mở khóa, còn mortise là phần thân khóa bên trong cửa, chứa chốt khóa và các cơ cấu đóng mở. Đây là hai bộ phận khác nhau nhưng cần tương thích với nhau để khóa hoạt động đúng và ổn định. Bài viết này sẽ giúp bạn hiểu rõ lõi cylinder là gì, gồm những bộ phận nào và có vai trò gì trong hệ thống khóa điện tử.

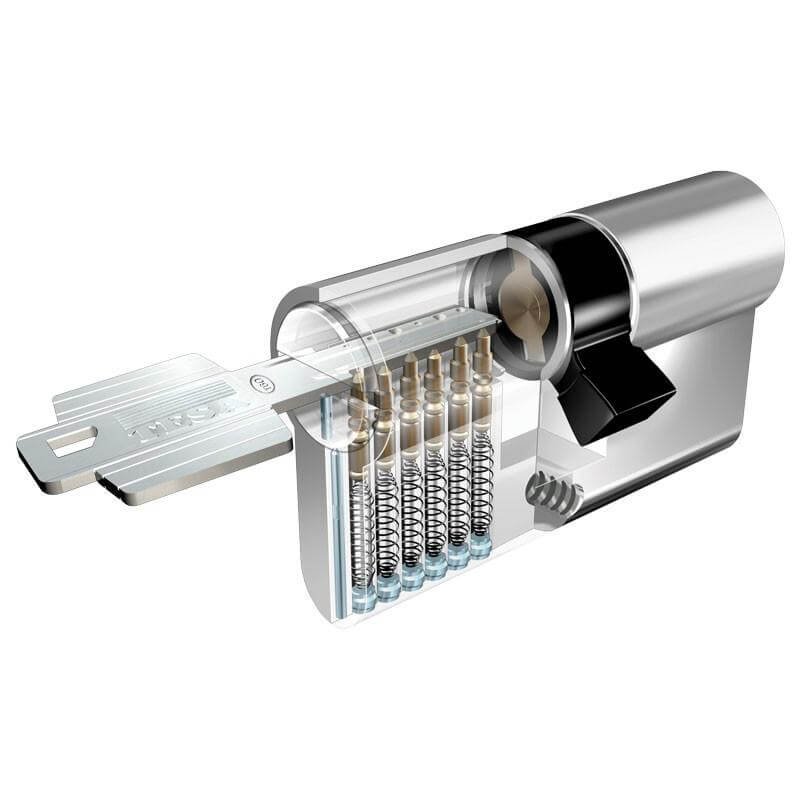

Lõi Khóa (Cylinder) – Trái Tim Bảo Mật Cho Mọi Cánh Cửa — Lõi Khóa (Cylinder) là gì? Cấu tạo và vai trò trong khóa cửa điện tử

I. Lõi khóa Cylinder là gì?

Cylinder là cụm cơ khí chứa đường chìa và cơ cấu nhận dạng chìa cơ. Khi đúng chìa được đưa vào và xoay, phần lõi cho phép truyền mô-men sang cơ cấu khóa để thu hoặc đẩy chốt.

1. Cylinder không phải toàn bộ ruột khóa

Một nhầm lẫn phổ biến là gọi mọi phần nằm trong cánh cửa là “lõi khóa”. Trong kỹ thuật cửa, mortise/thân khóa là cụm lớn chứa lưỡi gà, chốt và cơ cấu truyền động; còn cylinder là bộ phận nhỏ hơn, chủ yếu nhận chìa và truyền chuyển động.

2. Vì sao khóa điện tử vẫn có cylinder?

Nhiều khóa cửa thông minh ưu tiên vân tay, mã số, thẻ hoặc ứng dụng, nhưng chìa cơ vẫn được giữ như kênh dự phòng. Cylinder vì thế không cạnh tranh với phần điện tử mà bổ sung một đường mở cơ học độc lập.

II. Cấu tạo cơ bản của một lõi khóa Cylinder

Cấu tạo chi tiết thay đổi theo kiểu cylinder, nhưng người dùng có thể hiểu qua bốn nhóm thành phần chính: vỏ lõi, rotor/phần quay, đường chìa và cơ cấu chốt/bi nhận dạng chìa.

1. Vỏ và phần lõi quay

Vỏ giữ toàn bộ chi tiết ở vị trí ổn định. Bên trong là phần có thể quay khi chìa phù hợp được đưa vào. Chuyển động quay này được truyền ra cam, đuôi lõi hoặc cơ cấu liên kết tùy thiết kế khóa.

2. Đường chìa và các phần tử nhận dạng

Rãnh chìa quyết định hình dạng chìa có thể đưa vào. Bên trong thường có các phần tử cơ khí được bố trí theo mã của chìa. Chỉ khi các phần tử đạt vị trí cho phép thì rotor mới quay.

3. Cam hoặc bộ phận truyền lực

Phía sau cylinder có chi tiết truyền chuyển động sang mortise hoặc cơ cấu nhả chốt. Đây là lý do cylinder phải đúng chuẩn kích thước và đúng kiểu liên kết; một lõi “vừa lỗ” nhưng sai cam hoặc sai chiều dài vẫn có thể không vận hành đúng.

III. Cylinder giữ vai trò gì trong khóa cửa điện tử?

Với khóa điện tử, cylinder thường đóng ba vai trò: tạo đường mở cơ dự phòng, duy trì khả năng can thiệp cơ học khi phần điện tử không dùng được và kết nối chìa cơ với cơ cấu chốt.

1. Phương án mở dự phòng

Trong một số tình huống như pin cạn hoặc lỗi phần điện tử, chìa cơ có thể là phương thức dự phòng nếu model được thiết kế như vậy. Điều này không có nghĩa mọi sự cố đều nên xử lý bằng chìa; người dùng vẫn cần theo đúng hướng dẫn của nhà sản xuất và tình trạng thực tế của khóa.

2. Một mắt xích trong chuỗi bảo mật cơ khí

Độ an toàn của cửa không phụ thuộc riêng cylinder. Cylinder, mortise, chốt, miệng chốt, kết cấu cánh và khung cửa tạo thành một chuỗi. Cylinder tốt nhưng lắp sai, nhô quá nhiều hoặc kết nối với thân khóa không phù hợp vẫn có thể làm hệ thống hoạt động kém ổn định.

3. Không quyết định toàn bộ mức bảo mật của khóa

Bài này không xếp hạng Class A/B/C vì AnkiHome có bài riêng về phân biệt lõi khóa Class A, B, C. Khi đánh giá một khóa thông minh, cần nhìn đồng thời bảo mật điện tử, cơ khí và chất lượng lắp đặt.

IV. Phân biệt Cylinder với mortise và ổ khóa hoàn chỉnh

Ba khái niệm này dễ bị dùng lẫn trong giao tiếp. Phân biệt đúng giúp người dùng mô tả sự cố và mua phụ kiện chính xác hơn.

1. Cylinder: nhận chìa

Cylinder chủ yếu nhận chìa cơ và cho phép truyền chuyển động khi mã chìa đúng. Đây là phần có thể cần thay riêng trong một số hệ khóa nếu muốn đổi bộ chìa mà không thay toàn bộ thân khóa, nhưng khả năng đó phụ thuộc thiết kế thực tế.

2. Mortise: chứa chốt và cơ cấu vận hành

Ruột khóa điện tử mortise nằm trong cạnh cửa, thường chứa lưỡi gà, chốt khóa, các chi tiết truyền động và điểm liên kết với tay nắm/motor. Mortise quyết định nhiều đến vị trí khoét, backset và khả năng tương thích với cánh cửa.

3. Bộ khóa hoàn chỉnh: hệ thống gồm nhiều cụm

Một bộ khóa điện tử còn có mặt trước, mặt sau, bo mạch, cảm biến, nguồn, motor hoặc bộ truyền, mortise và các phụ kiện. Vì vậy khi kỹ thuật viên hỏi “hỏng cylinder hay hỏng mortise”, đây là hai chẩn đoán khác nhau chứ không phải hai cách gọi cùng một bộ phận.

V. Khi kiểm tra tương thích Cylinder cần chú ý điều gì?

Nếu cần xác định cylinder phù hợp, đừng chỉ nhìn hình dáng chìa. Cần đối chiếu thiết kế của thân khóa, chiều dài lõi, vị trí cam/đuôi truyền động và không gian thực tế trong cánh cửa.

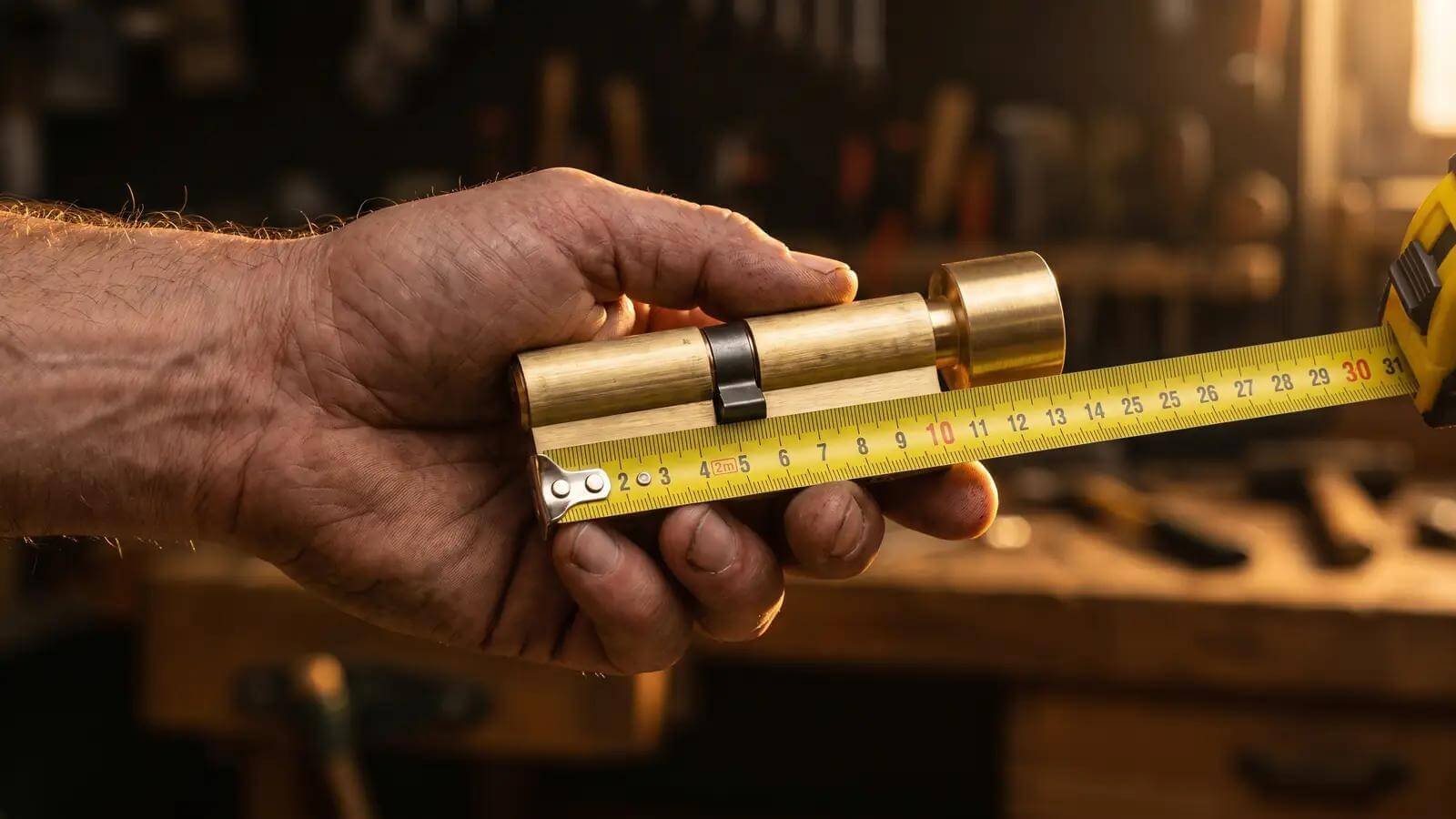

1. Chiều dài và vị trí lắp

Cylinder quá ngắn có thể không kết nối đúng cơ cấu; quá dài có thể làm phần lõi nhô không hợp lý. Kích thước phải khớp với độ dày cánh, ốp khóa và mortise của model.

2. Kiểu truyền động và chiều khóa

Cam, đuôi hoặc trục liên kết phải đúng với thân khóa. Một số hệ có kết cấu riêng theo hãng/model nên không nên suy đoán rằng cylinder cùng kích thước ngoài sẽ thay thế được cho nhau.

3. Kiểm tra theo model trước khi mua phụ kiện

Khi cần hỗ trợ, Anh nên cung cấp tên model, ảnh cạnh cửa/mortise, ảnh vị trí chìa cơ và kích thước cửa. Kỹ thuật viên sẽ dễ xác định phụ kiện đúng hơn so với chỉ gửi ảnh chìa. Nếu vấn đề nằm ở thân khóa, xem thêm nhóm bài về motor khóa điện tử và mortise để phân biệt đúng bộ phận.

Cylinder là lõi cơ nhận chìa và truyền chuyển động trong nhiều hệ khóa cửa, còn mortise mới là cụm chứa chốt nằm trong cánh. Hiểu đúng hai bộ phận giúp mô tả sự cố, chọn phụ kiện và trao đổi với kỹ thuật viên chính xác hơn. Nếu Anh cần kiểm tra cylinder của khóa đang dùng, AnkiHome có thể đối chiếu theo model và kết cấu cửa trước khi đề xuất phương án xử lý.
